Trong thế giới công nghệ thông tin ngày nay, một hạ tầng mạng ổn định và hiệu quả là xương sống cho mọi hoạt động của doanh nghiệp. Và khi nói đến hạ tầng mạng, hệ thống cáp có cấu trúc (Structured Cabling System – SCS) đóng vai trò trung tâm. Vậy, hệ thống cáp có cấu trúc là gì và tại sao nó lại quan trọng đến vậy? Bài viết này sẽ cung cấp một cái nhìn toàn diện từ A-Z về SCS, giúp bạn hiểu rõ hơn về khái niệm, các thành phần và lợi ích mà nó mang lại.
Hệ thống cáp có cấu trúc là gì?
Hệ thống cáp có cấu trúc là một tập hợp các thành phần cáp và kết nối tiêu chuẩn, được tổ chức một cách logic và có hệ thống, nhằm cung cấp hạ tầng truyền dẫn tín hiệu cho các ứng dụng thoại, dữ liệu, video và các hệ thống quản lý tòa nhà khác. Thay vì là một mớ hỗn độn các loại cáp được kéo ngẫu nhiên, SCS được thiết kế và triển khai theo các tiêu chuẩn quốc tế nghiêm ngặt, đảm bảo tính linh hoạt, khả năng mở rộng và dễ dàng quản lý.
SCS không chỉ đơn thuần là việc kéo dây cáp. Nó là một giải pháp tổng thể, bao gồm tất cả các yếu tố cần thiết để tạo nên một mạng lưới thông tin liên lạc đáng tin cậy.

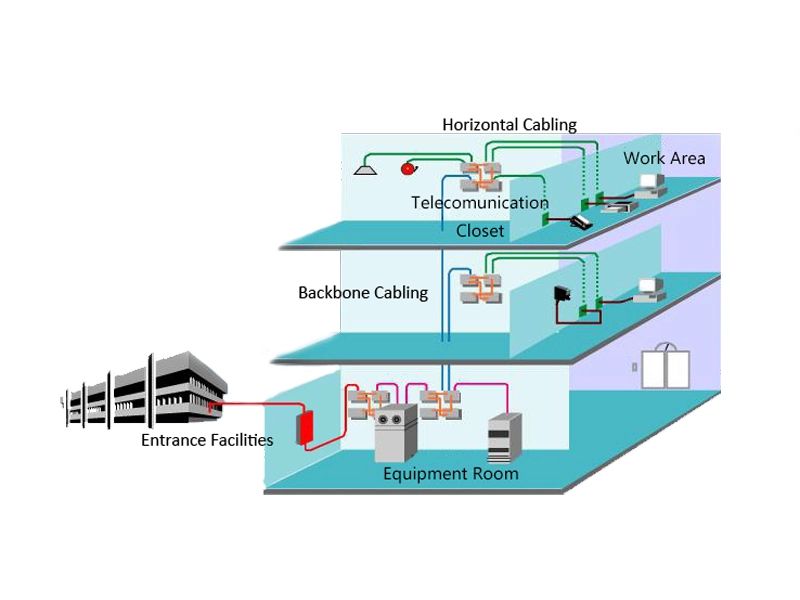

Các thành phần chính của hệ thống cáp có cấu trúc
Một hệ thống cáp có cấu trúc hoàn chỉnh thường bao gồm các thành phần cơ bản sau:
1. Khu vực làm việc (Work Area)
Đây là nơi mà các thiết bị đầu cuối của người dùng được kết nối với hệ thống cáp. Các thiết bị này có thể là máy tính, điện thoại IP, máy in, camera giám sát, hoặc các thiết bị IoT khác. Ổ cắm mạng (Outlet/Jack) tại khu vực làm việc là điểm kết nối cuối cùng cho người dùng.
2. Cáp ngang (Horizontal Cabling)
Là phần cáp chạy từ các ổ cắm mạng trong khu vực làm việc đến phòng thiết bị viễn thông. Loại cáp phổ biến nhất được sử dụng cho cáp ngang là cáp xoắn đôi (twisted pair cable) như Category 5e (Cat5e), Category 6 (Cat6), Category 6A (Cat6A), hoặc cáp quang trong một số trường hợp đặc biệt. Chiều dài tối đa cho một đoạn cáp ngang thường là 90 mét.
3. Phòng thiết bị viễn thông (Telecommunications Room – TR)

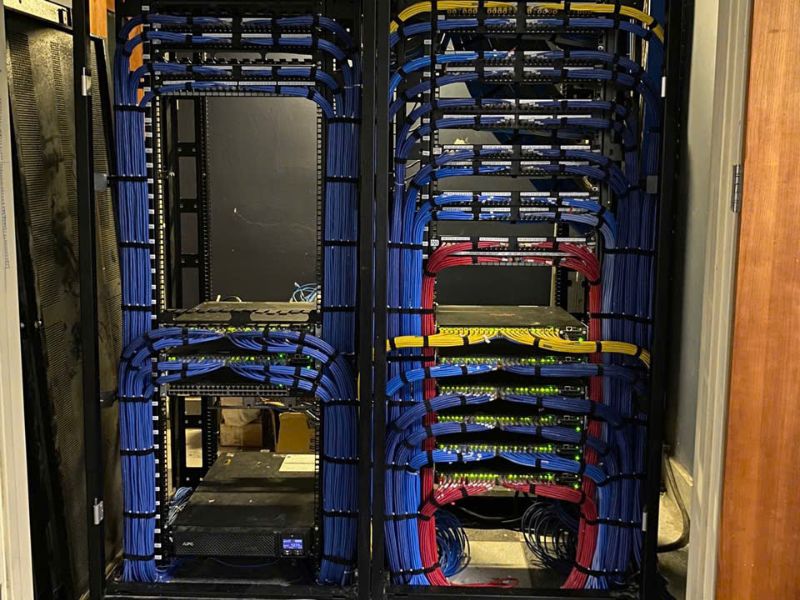

Đây là trung tâm của hệ thống cáp trong một khu vực hoặc tầng nhất định. Trong TR, các thanh đấu nối được sử dụng để tập trung các đoạn cáp ngang từ các khu vực làm việc. Các thiết bị mạng như switch, router cũng thường được đặt tại đây. Tủ rack là nơi các thiết bị này được lắp đặt một cách gọn gàng và an toàn.
4. Cáp trục xương sống (Backbone Cabling)
Hay còn gọi là cáp dọc, là phần cáp kết nối giữa các phòng thiết bị viễn thông với nhau hoặc kết nối các phòng thiết bị viễn thông với phòng thiết bị chính. Cáp trục xương sống thường sử dụng cáp quang do khả năng truyền dẫn ở khoảng cách xa và băng thông cao, hoặc đôi khi là cáp đồng với số lượng cặp dây lớn.
5. Phòng thiết bị chính (Main Cross-Connect – MC) / Phòng máy chủ (Equipment Room – ER)
Đây là trung tâm điều khiển chính của toàn bộ hệ thống cáp, nơi tất cả các cáp trục xương sống được tập trung. Các máy chủ, thiết bị mạng lõi và các hệ thống quan trọng khác thường được đặt trong phòng này. Phòng máy chủ cần được trang bị hệ thống điều hòa, cấp điện dự phòng và các biện pháp bảo mật nghiêm ngặt.
Lợi ích của hệ thống cáp có cấu trúc
Việc đầu tư vào một hệ thống cáp có cấu trúc mang lại nhiều lợi ích đáng kể cho doanh nghiệp:
- Tính ổn định và tin cậy: Được thiết kế theo các tiêu chuẩn chặt chẽ, hệ thống cáp có cấu trúc giúp giảm thiểu lỗi mạng, nhiễu tín hiệu, đảm bảo đường truyền ổn định và đáng tin cậy.
- Khả năng mở rộng: Hệ thống được xây dựng để dễ dàng thêm mới người dùng, thiết bị hoặc mở rộng các khu vực làm việc mà không làm gián đoạn hoạt động hiện tại.
- Dễ dàng quản lý và bảo trì: Với cấu trúc khoa học và được đánh dấu rõ ràng, việc xác định vị trí lỗi, khắc phục sự cố hoặc thực hiện nâng cấp trở nên nhanh chóng và đơn giản hơn rất nhiều.
- Giảm chi phí vận hành: Mặc dù chi phí ban đầu có thể cao hơn một chút, nhưng structured cabling system giúp giảm đáng kể chi phí bảo trì, sửa chữa và thay thế trong dài hạn.
- Hỗ trợ đa ứng dụng: Một hệ thống cáp có cấu trúc tốt có thể truyền tải nhiều loại tín hiệu khác nhau như thoại, dữ liệu, video trên cùng một hạ tầng, giúp tối ưu hóa việc sử dụng tài nguyên.
- Nâng cao hiệu suất: Hạ tầng mạng ổn định giúp các ứng dụng chạy mượt mà, từ đó nâng cao năng suất làm việc của nhân viên.

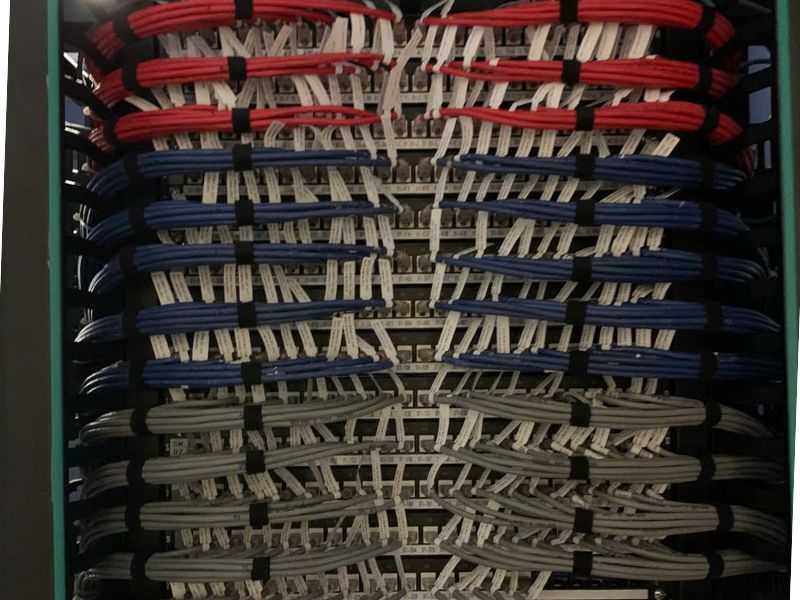

- Tính thẩm mỹ: Các dây cáp được quản lý gọn gàng, tạo nên một không gian làm việc chuyên nghiệp và an toàn.
Tiêu chuẩn trong hệ thống cáp có cấu trúc
Để đảm bảo tính tương thích và hiệu suất, hệ thống cáp có cấu trúc phải tuân thủ các tiêu chuẩn quốc tế được phát triển bởi các tổ chức như sau:
- TIA/EIA (Telecommunications Industry Association/Electronic Industries Alliance): Các tiêu chuẩn phổ biến bao gồm TIA/EIA-568-C (Commercial Building Telecommunications Cabling Standard) quy định về các loại cáp, cấu trúc cáp, khoảng cách và hiệu suất.
- ISO/IEC (International Organization for Standardization/International Electrotechnical Commission): ISO/IEC 11801 là tiêu chuẩn quốc tế tương đương với TIA/EIA-568, được sử dụng rộng rãi trên toàn cầu.
- IEEE (Institute of Electrical and Electronics Engineers): Các tiêu chuẩn như IEEE 802.3 (Ethernet) quy định về các giao thức truyền dẫn trên hệ thống cáp.
Việc tuân thủ các tiêu chuẩn này không chỉ đảm bảo hiệu suất mà còn giúp hệ thống có thể hoạt động ổn định với các thiết bị từ nhiều nhà sản xuất khác nhau.
Kết luận
Hệ thống cáp cấu trúc không chỉ là tập hợp các dây cáp mà là một giải pháp hạ tầng thông tin truyền thông toàn diện, có tổ chức và tuân thủ tiêu chuẩn. Việc triển khai đúng cách là khoản đầu tư chiến lược, mang lại sự ổn định, linh hoạt và khả năng mở rộng cho mạng lưới của bạn, giúp doanh nghiệp vận hành hiệu quả và sẵn sàng cho những công nghệ mới trong tương lai. Để hiểu rõ hơn về hệ thống cáp có cấu trúc và xây dựng hệ thống tại cơ quan, doanh nghiệp, hãy liên hệ với Netcab theo hotline 02835260996 để được tư vấn và hỗ trợ.
