Trong môi trường kinh doanh hiện đại, nhu cầu kết nối liên tục rất quan trọng. Một hệ thống cáp có cấu trúc (structured cabling system) được thiết kế và triển khai chuyên nghiệp là yếu tố then chốt giúp việc kết nối dễ dàng và thuận lợi hơn.

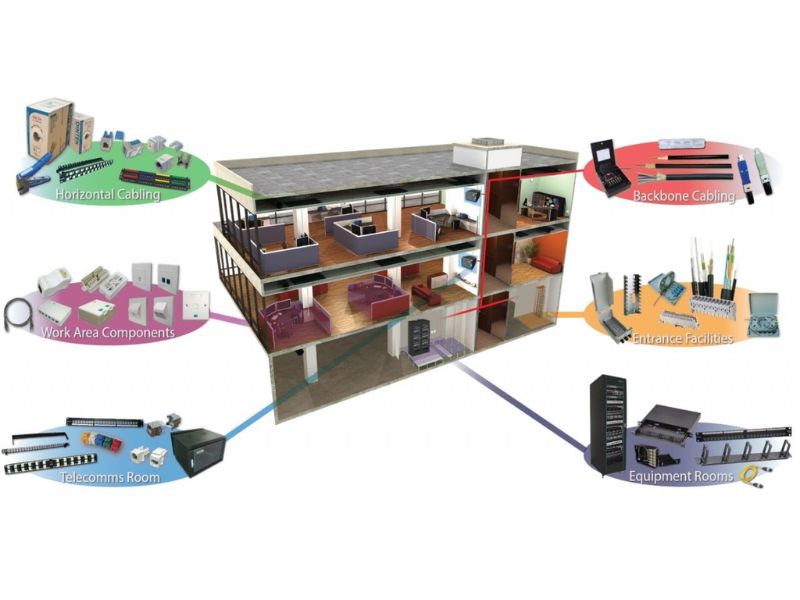

Để hiểu rõ hơn về cách thức vận hành và những lợi ích mà hệ thống này mang lại, điều quan trọng mà doanh nghiệp phải nắm vững là các thành phần cơ bản cấu thành nên nó. Dưới đây là 6 thành phần cơ bản tạo nên một hạ tầng mạng mạnh mẽ và đáng tin cậy.
1. Khu vực làm việc (Work Area – WA)
Khu vực làm việc là nơi người dùng cuối kết nối các thiết bị của họ như máy tính, điện thoại IP, máy in vào hệ thống mạng. Đây là điểm cuối cùng của hệ thống cáp ngang (horizontal cabling) và thường bao gồm các ổ cắm tường (outlet) hoặc các điểm kết nối mạng được lắp đặt tại bàn làm việc hoặc các vị trí thuận tiện khác. Thành phần này đảm bảo sự dễ dàng truy cập và kết nối cho người sử dụng.
Các thành phần thường thấy ở khu vực làm việc như ổ cắm RJ45 trên tường hoặc trên hộp âm sàn, cáp nối (patch cord) dùng để kết nối máy tính với ổ cắm,…
2. Cáp ngang (Horizontal Cabling)
Cáp ngang là hệ thống cáp chạy từ các ổ cắm tại khu vực làm việc đến phòng phân phối (telecommunications room – TR). Đây là phần quan trọng của hệ thống mạng trong một tầng hoặc một khu vực nhất định. Cáp ngang thường sử dụng cáp đồng xoắn đôi (unshielded twisted pair – UTP) như Cat5e, Cat6, Cat6a hoặc cáp quang, tùy thuộc vào yêu cầu về băng thông và khoảng cách.
Cáp ngang có chiều dài tối đa thường là 90 mét cho cáp cứng (permanent link) và thêm 10 mét cho cáp nối ở cả hai đầu, tổng cộng là 100 mét. Thành phần này trong hệ thống sẽ chịu trách nhiệm truyền tải dữ liệu giữa thiết bị đầu cuối và thiết bị mạng trung tâm.
3. Phòng phân phối (Telecommunications Room – TR)

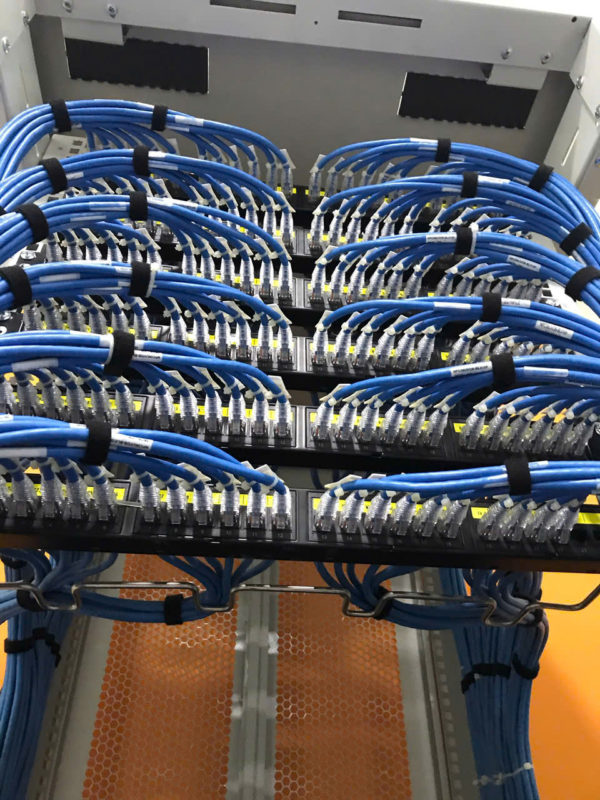

Phòng phân phối, hay còn gọi là tủ mạng hoặc phòng cáp, là trung tâm tập trung các cáp ngang và cáp trục. Đây là nơi chứa các thiết bị mạng quan trọng như switch, router, patch panel và các thiết bị quản lý cáp khác. Phòng phân phối đóng vai trò như một điểm kết nối và phân phối tín hiệu mạng cho một khu vực hoặc một tầng cụ thể.
Phòng phân phối này giữ chức năng kết nối các cáp ngang từ khu vực làm việc thông qua patch panel, chứa thiết bị mạng hoạt động như switch để chuyển tiếp dữ liệu. Đồng thời, đây cũng là điểm kết nối cho cáp trục (backbone cabling) đến phòng thiết bị chính.
4. Cáp trục (Backbone Cabling)

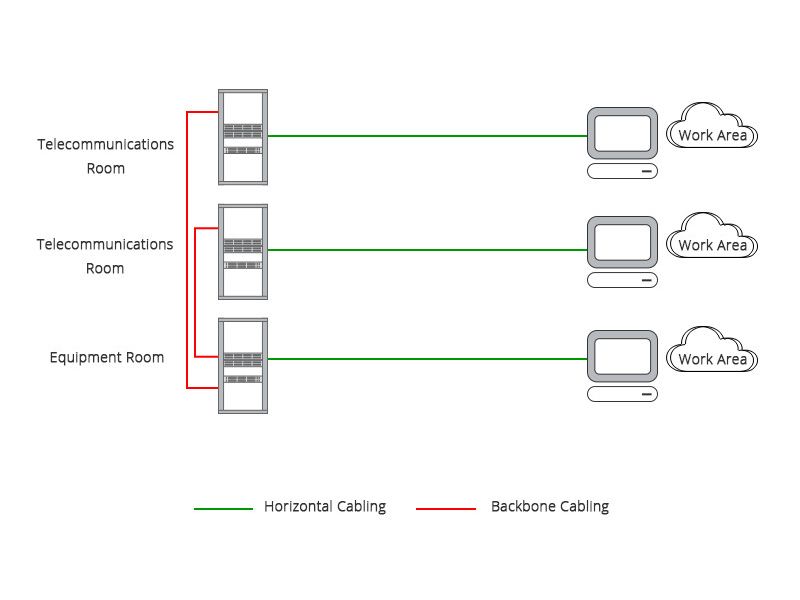

Cáp trục là hệ thống cáp chính kết nối các phòng phân phối (TR) với nhau hoặc kết nối các phòng phân phối với phòng thiết bị chính (equipment room – ER) hoặc điểm vào dịch vụ (entrance facility – EF). Cáp trục thường là cáp quang do khả năng truyền dẫn ở khoảng cách xa và băng thông lớn, nhưng đôi khi vẫn có thể sử dụng cáp đồng cho các khoảng cách ngắn hơn.
Vai trò của cáp trục là để tạo ra một đường truyền băng thông cao để liên kết các khu vực khác nhau trong tòa nhà hoặc giữa các tòa nhà. Đồng thời, cáp trục cũng đảm bảo khả năng mở rộng và chịu tải cho toàn bộ hệ thống mạng.
5. Phòng thiết bị (Equipment Room – ER)
Phòng thiết bị là trung tâm chính của toàn bộ hệ thống cáp cấu trúc trong một tòa nhà hoặc một khuôn viên lớn. Đây là nơi tập trung các thiết bị mạng cốt lõi (core switches), máy chủ, hệ thống lưu trữ dữ liệu và các thiết bị điều khiển quan trọng khác. Phòng thiết bị thường được thiết kế với các tiêu chuẩn cao về nhiệt độ, độ ẩm, an ninh và hệ thống cấp điện dự phòng để đảm bảo hoạt động liên tục.
Phòng thiết bị này cực kì quan trọng, vì đây là trái tim của hệ thống mạng, nơi xử lý và phân phối lượng lớn dữ liệu. Đồng thời, đây cũng chính là điểm kết nối chính cho cáp trục và các dịch vụ bên ngoài.
6. Điểm vào dịch vụ (Entrance Facility – EF)
Điểm vào dịch vụ là nơi các dịch vụ viễn thông từ bên ngoài như cáp quang của nhà cung cấp dịch vụ Internet, đường dây điện thoại,… đi vào tòa nhà và kết nối với hệ thống cáp trục nội bộ. Đây là giao diện quan trọng giữa mạng nội bộ của doanh nghiệp và mạng lưới toàn cầu. Điểm vào dịch vụ thường được bảo vệ cẩn thận và có các thiết bị chống sét lan truyền để bảo vệ hệ thống.
Thành phần này trong hệ thống cáp có cấu trúc giữ nhiệm vụ tiếp nhận các đường truyền dịch vụ từ nhà cung cấp và phân phối các dịch vụ này vào hệ thống cáp trục của tòa nhà.
Lời kết
Sáu thành phần này khi được thiết kế và triển khai một cách hợp lý và chuyên nghiệp sẽ tạo thành một hệ thống cáp có cấu trúc vững chắc, linh hoạt và hiệu quả, đáp ứng mọi nhu cầu kết nối của doanh nghiệp hiện đại. Việc hiểu rõ từng thành phần sẽ giúp doanh nghiệp đưa ra các quyết định đầu tư đúng đắn, đảm bảo hiệu suất và sự ổn định cho hạ tầng công nghệ thông tin của mình.Liên hệ ngay với Netcab theo hotline 02835260996 để được tư vấn và hỗ trợ lắp đặt hệ thống cáp có cấu trúc cho doanh nghiệp của bạn ngay hôm nay nhé.
